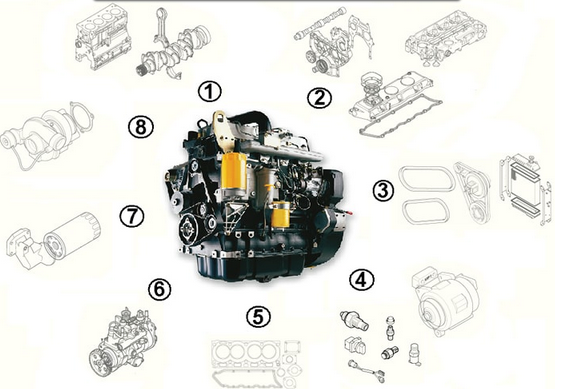

На схемі вказані внутрішні деталі двигуна JCB DIESELMAX для екскаватора-навантажувача JCB 3CX – 4CX і їх елементи.
[us_single_image image=”10972″ size=”full” align=”center”]
НАЗВА ВУЗОЛ АРТИКУЛЬ
·         Колінвал в зборі 1 320/09419
·         Шестерня коленвала 1 320/03132
·         Шатунні вкладиші, стандартний 1 320/09338
·         Комплект вкладишів корінних, 1 320/09335
·         Півкільця коленвала, стандарт 1 320/09208
·         Поршень в зборі, стандарт 1 320/09421
·         Набір кілець, стандарт 1 320/09106
·         Шатун в зборі 2 320/03377
·         Втулка верхньої головки шатуна 2 320/03266
·         Шатунний болт 2 320/03040
·         Блок циліндрів 2 320/01921
·         ГБЦ в зборі 2 320/02664
·         Шток в зборі 2 320/03688
·         Штанга штовхача 2 320/03677
·         Штовхач клапана 2 320/03524
·         Сідло клапана впускного 2 320/02691
·         Сідло клапана випускного 2 320/02756
·         Клапан впускний 2 320/03612
·         Клапан випускний 2 320/03616
·         Клапанна пружина 2 320/03674
·         Маслозємний ковпачок 2 320/03533
·         Верхня тарілка клапанної пружини 2 320/03689
·         Сухар клапана 2 320/03528
·         Ось коромисла в зборі 2 320/03649
·         Ось коромисла 2 320/03617
·         Коромисло випускного клапана 3 320/03650
·         Коромисло впускного клапана 3 320/03653
·         Регулятор зазору 3 320/03666
·         Насос 3 320/04542
·         Корпус термостата 3 320/04890
·         Термостат 3 320/04618
·         Розширювальний бачок,
з датчиком
3 128/15479
·         Розширювальний бачок,
без датчика
3 128/15313
·         Радіатор (3CX) 3 30/915200
·         Радіатор (3CX SUPER, 4CX) 3 30/915200
·         Натяжитель приводного ременя 3 320/08759
·         Ролик приводного
ременя (D = 79 мм)
4 320/08724
·         Ролик приводного
ременя (D = 124 мм)
4 320/08624
·         Крильчатка вентилятора 4 20 30/925526
·         Крильчатка вентилятора 4 21 30/925525
·         Ремінь генератора 4 320/08671
·         Натягувач ременя 4 320/08694
·         Підшипник ролика натяжителя 4 320/08595
·         Ролик натяжителя ременя 4 320/08592
·         стартер 4 320/09347
·         Генератор 4 320/08678
·         Датчик тиску масла 4 320/04046
·         Датчик холодного пуску 4 320/04554
·         Датчик температури
охолоджуючої рідини
4 320/04555
·         Датчик рівня палива 5 320/04378
·         Датчик положення коленвала 5 320/09522
·         Датчик положення розподільного 5 320/09524
·         Блок управління двигуном 5 320 / 09754R
·         Нижній набір прокладок 5 320/09383
·         Верхній набір прокладок 5 320/09420
·         Прокладка ГБЦ (стандарт) 5 320/02710
·         Передній сальник коленвала 5 320/03119
·         Задній сальник коленвала 6 320/03029
·         Прокладка клапанної кришки 6 320/07580
·         Прокладка випускного колектора 6 320/06000
·         Прокладка впускного колектора 6 320/05550
·         Насос підкачки палива 7 320/07201
·         ТНВД (common rail) 7 320/06620
·         Шестерня приводу ТНВД 7 320/06637
·         Форсунка 7 320/06833
·         Трубка паливна (ТНВД-форсунка 1) 7 320/06676
·         Масляний насос 7 320/04186
·         Трубка паливна (ТНВД-форсунка 1) 7 320/6679
·         Масляний насос 7 320/04186
·         Трубка паливна (ТНВД-форсунка 1) 7 320/6679
·         Піддон картера 7 320 / A4028
·         Радіатор масляний 8 30/925615
·         Кришка маслозаливной горловини 8 320/04090
·         Маслоохолоджувач 8 320/04660
·         Масляний щуп 8 320/07956
·         Глушник 8 331/45543
·         Турбіна 8 320/06296

Якщо Ви не знайшли потрібну деталь в списку, ви можете скористатися пошуком, зв’язатися з нами за телефоном або написати запит через форму на сайті. Ми обов’язково Вам допоможемо.
